Zwei PV-Anlagenteile, ein Netzanschluss: Gemeinsame übergeordnete Regelungsarchitektur für 75 MWp

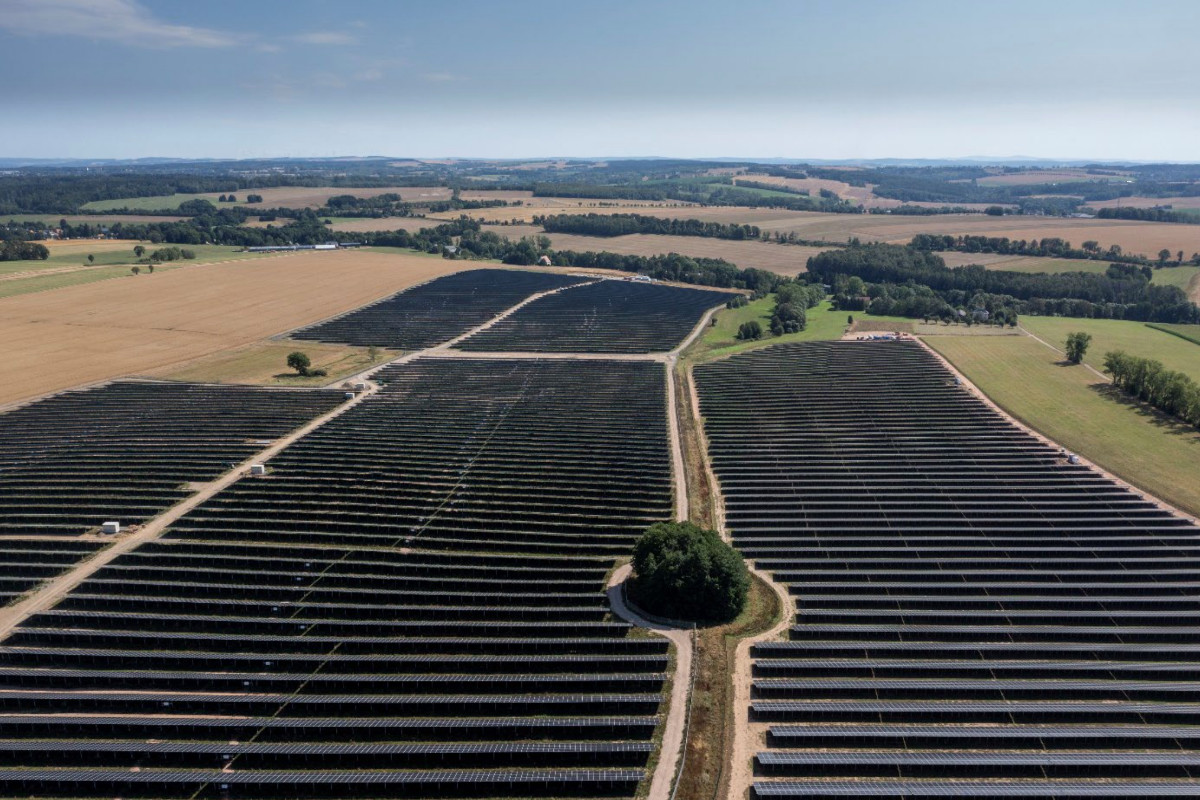

• Zwei unterschiedlich aufgebaute PV-Anlagenteile werden über ein gemeinsames Umspannwerk an das 110-kV-Netz angeschlossen.
• 20,8 MWp bei Sabowind und rund 54 MWp bei GP JOULE ergeben insgesamt rund 75 MWp installierte PV-Leistung.
• deXcon realisierte eine übergeordnete Mehrkern-Regelungs- und Kommunikationsarchitektur für die beiden Anlagenteile.

deXcon realisierte dafür mit root X eine übergeordnete Regelungsarchitektur mit zwei separaten Reglerkernen. Ein Regelungskern übernimmt die Blindleistungsregelung am Netzverknüpfungspunkt. Der zweite Regelungskern übernimmt die Wirkleistungsregelung des GP-JOULE-Anlagenteils. Die unterschiedlichen Regelungsaufgaben werden damit innerhalb einer gemeinsamen Systemarchitektur getrennt abgebildet. Übergeordnete Vorgaben werden von der deXcon-Regelung verarbeitet und entsprechend der jeweiligen Anlagenstruktur an die untergeordneten Systeme weitergegeben.

Auch die untergeordneten Anlagenstrukturen unterscheiden sich deutlich. Im Sabowind-Anlagenteil ist ein eigener EZA-Regler vorhanden. deXcon integrierte diesen bestehenden Regler in die übergeordnete Regelungsstruktur und übernimmt dessen Ansteuerung. Im GP-JOULE-Anlagenteil bilden 13 Huawei SmartLogger die Schnittstelle zur untergeordneten Anlagentechnik. Die deXcon-Regelung übermittelt die Wirkleistungsvorgaben über Modbus TCP an die untergeordneten Systeme, die diese innerhalb der Huawei-Anlagenstruktur weiterverarbeiten.

Für den gemeinsamen Netzanschluss wurde ein neues Umspannwerk errichtet. deXcon band dessen Leitsystem in die übergeordnete Regelungs- und Kommunikationsarchitektur ein und entwickelte dafür eine eigene Leitarchitektur zur Weitergabe übergeordneter Leitsignale an die beiden Anlagenteile. Die Signale aus der übergeordneten Leitebene werden dabei in die Anlagenregelung überführt und entsprechend der jeweiligen technischen Struktur weitergegeben.

Die externe Kommunikationsanbindung erfolgt über die bestehende Internetanbindung über einen INSYS-Router. Damit ist die Anlage an die übergeordneten Kommunikationssysteme angebunden.

Auch bei der Vermarktung unterscheiden sich die beiden Anlagenteile. Der GP-JOULE-Anlagenteil wird durch SachsenEnergie vermarktet. Neben klassischen Vermarktungsverträgen wird ein Teil der Stromerzeugung über einen separaten Power-Purchase-Agreement-Vertrag (PPA) vermarktet. Der Sabowind-Anlagenteil verfügt über eine separate Vermarktungsstruktur.

Die unterschiedlichen Vermarktungsvorgaben müssen in die technische Anlagenregelung integriert und mit den Anforderungen am gemeinsamen Netzanschlusspunkt koordiniert werden. Die deXcon-Regelungsarchitektur bildet dafür die Schnittstelle zwischen übergeordneten Vorgaben, Vermarktung und den untergeordneten Anlagensteuerungen.

Ergänzend wurde ein Portal für die Betriebsführung angebunden. Es ermöglicht die zentrale Überwachung der Anlage und stellt Betriebsdaten für die Betriebsführung übersichtlich zur Verfügung.

Zum Projektumfang gehörten neben der Entwicklung und Umsetzung der Regelungs- und Kommunikationsarchitektur auch der Vorab-Inbetriebnahmetest, die Prüfung der Regelstrecken und die Parametrierung der beteiligten Komponenten. deXcon begleitete die Inbetriebnahme gemeinsam mit dem Anlagenerrichter und dem Netzbetreiber.

Zum Abschluss wurde der Control System Report (CSR) erstellt, der das realisierte Regelsystem und dessen technische Umsetzung dokumentiert.
